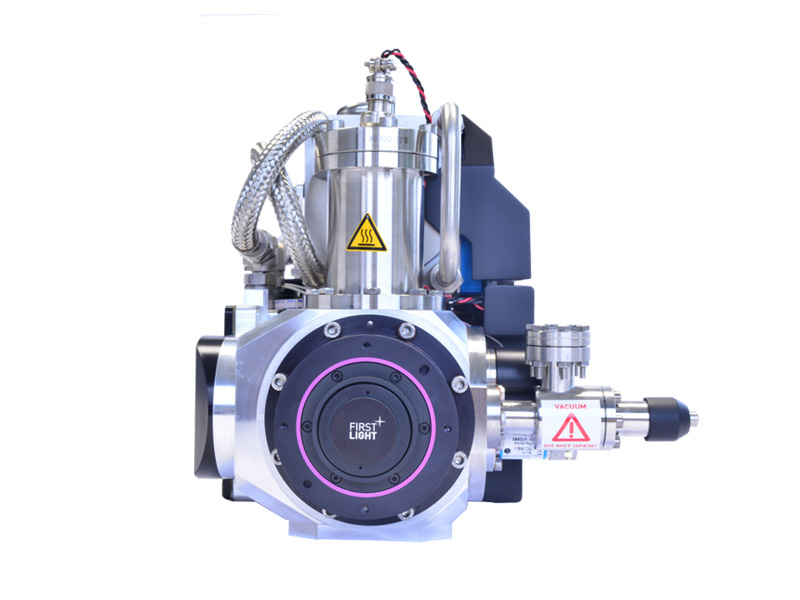

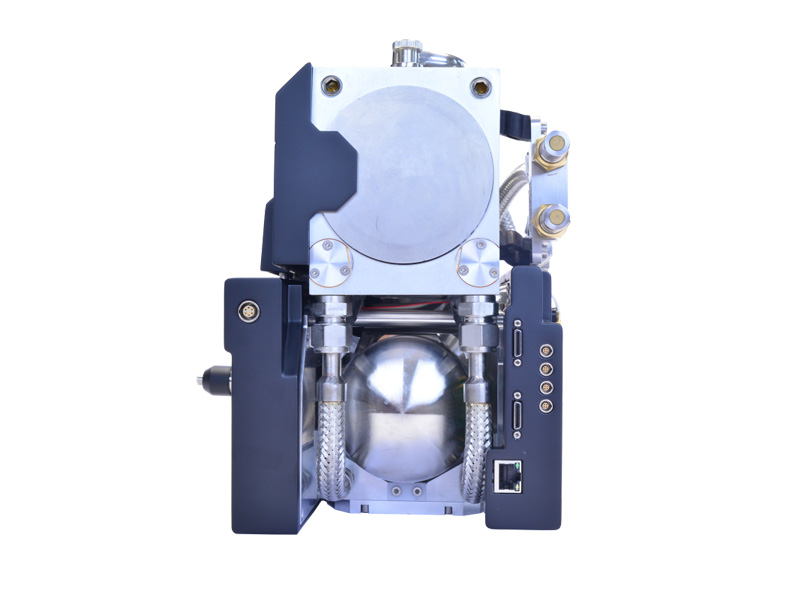

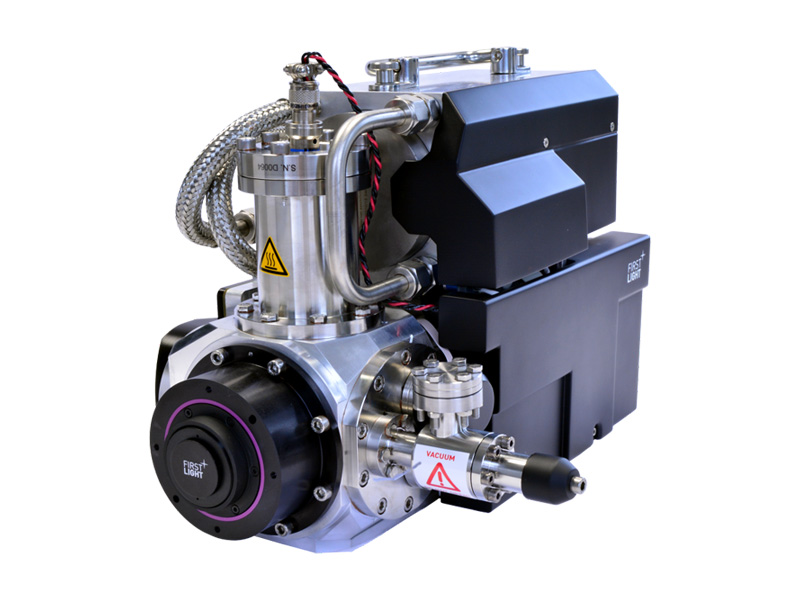

深度制冷型短波红外相机,MCT,超低噪声,超高帧率,超宽红外波段,320x256,CameraLink
速度超快,噪声超低的MCT短波红外相机
利用汞镉碲(MCT)半导体材料的电子引发雪崩光电二极管(e-APD)的技术发现,使SWIR成像取得了重大突破。
C-RED One 采用独特的 320 x 256 像素的 HgCdTe e-APD 阵列,像素间距为 24 μm。该传感器利用 e-APD 无噪声倍增增益和无损读出能力,达到亚电子级别的读出噪声,。
C-RED One 还能够读取多个感兴趣区域 (ROI),从而允许更快的帧速率(10kHz级别),同时保持前所未有的亚电子读出噪声。
使用具有高可靠性的集成脉冲管将传感器冷却至低温(90 K)。
C-RED One 在 SWIR 科学相机领域的灵敏度和速度方面开启了一个新时代。
主要特点
• < 1 电子 读出噪声
• 全画幅帧率高达3500 FPS
• 多种读取模式(全局重置、滚动重置、单次读取、CDS 或非破坏性读取)
• 集成脉冲管冷却实现90K工作温度
其它功能
• 320 x 256 像素革命性雪崩光电二极管探测器 (e-APD)

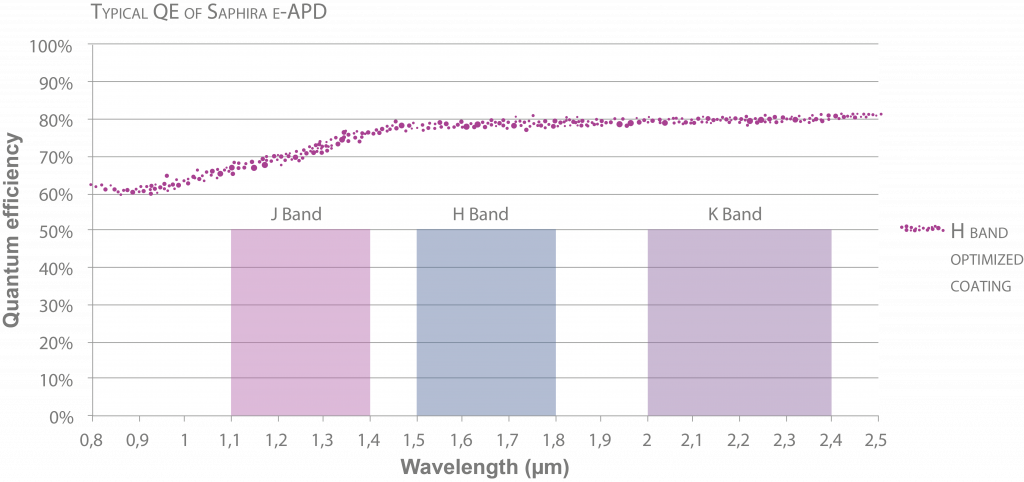

• 1.1 至 2.4 µm (J,H,K) 区间平坦的 60% QE
• 24 µm 像素间距
• 16位精密A/D转换器
• 支持ROI
• 超低延迟 的CameraLink™ FULL接口
• 用于同步操作的时钟和触发输入/输出
• T 型光学接口
• 提供带 f/4 挡板的 H 波段配置 (0.8 – 1.75 μm)
• 提供带 f/20 挡板的 K 波段配置(0.8 – 2.43 μm)
• 嵌入式冷阻过滤器
| Test measurement | Result |
| Maximum speed Full Frame single readout | 3500FPS |
| Readout Noise at 3500 FPS and gain ~50, looking at a black body at a temperature of 80K | <1e- |
| Dark current looking at black body at a temperature of 80K and e-APD gain x10 | 80e-/p/s |
| Quantization | 16bit |
| Flat Quantum Efficiency from 1.1 to 2.4 µm(J,H,K) | >60% |
| Operability due to CDS noise / pixels with noise <2*median at bias of 9V and integration time of 10 | 0.1% |
| Operability due to signal response / pixels with signal <0.8*median at bias of 9V and integration time of 10 | 0.1% |
| Excess noise Factor F | 1.25% |
| Pulse tube cooling, vibration imparted to the detector with respect to the front flange of the camera (RMS along each detector axis) | 1.25% |
| Detector Operating Temperature (No LN2) | 80K |
