对微结构表面进行高精度、可追踪和可重复的三维测量系统
对微结构表面进行高精度、可追踪和可重复的测量

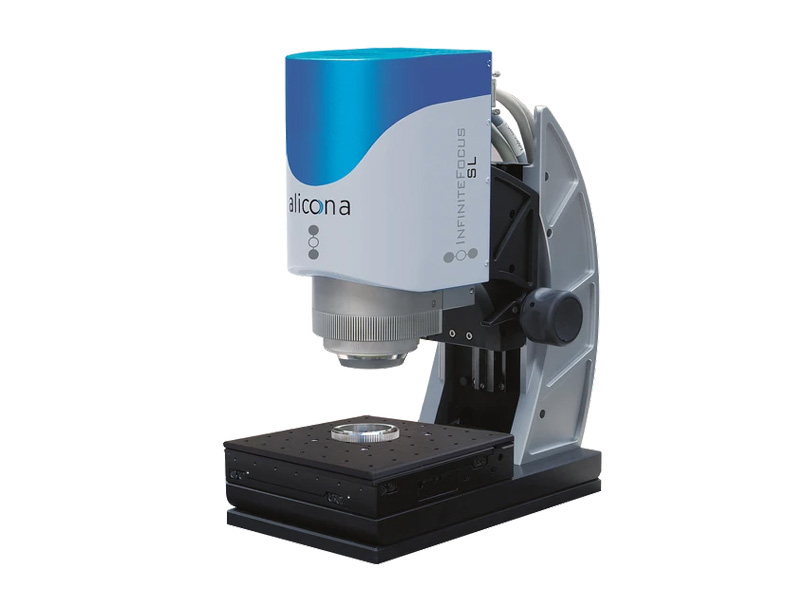

InfiniteFocusSL是一种具有成本效益的光学三维测量系统,可方便、快速、可追踪地测量微结构表面的形状和粗糙度。用户只需用一个系统就能同时测量部件的形状和粗糙度。
InfiniteFocus SL的亮点
从3个轴扩展到5个轴,可以测量原本难以或无法进入的几何形状。高精度的倾斜和旋转轴可以测量整个被测物的GD&T和粗糙度参数。
该技术将光学系统的小焦点深度与垂直扫描相结合,从焦点的变化中提供面形和颜色信息。
用户可以从多个角度测量表面。单一的测量结果会自动合并成一个完整的三维数据集。高精度和经过校准的旋转和倾斜轴确保对整个测量对象进行自动、可重复和可追踪的测量。
使用InfiniteFocus SL还能实现什么
| 3D测量技术和人工智能AI确保可靠的动力总成技术 为了实施新的激光清洗工艺,需要寻找一种测量设备,以监测系列生产中激光加工的性能和质量。Bruker Alicona三维测量系统除了三维形貌测量外,还提供了一个新的分类软件-一基于人工智能,该软件能自动检测出合格和不合格的表面。 |
连接插件的光学测量 各种类型的连接件在机电元件中的应用数以亿计。高精度和完美的配合是组件长期使用的必要条件。重复性、***小的用户影响、自动化和处理时间等影响因素是选择适当测量设备的决定性标准。InfiniteFocusSL 光学测量系统与Real3D Rotation Unit一起使用。所有需要的插头连接/引脚的参数都可以轻松快速地测量。测量结果是可重复的,也是独立于用户的。此外,还可测量不同表面的各种针脚(如EloPin、Multisping、Vario-Pin)。 | ![]() |
技术参数
| 测量标准 | 非接触,光学,立体三维,基于Focus Variation 自动变焦技术 |
| 定位量 (X x Y x Z) | RL型号物镜,自动: 50 mm x 50 mm x 155 mm (Z: 25 mm 自动, 130 mm 手动) = 387,500 mm³ |
| SXRL/AXRL 型号物镜,自动: 50 mm x 50 mm x 120 mm (Z: 25 mm 自动, 95 mm 手动) = 300,000 mm³ |
物镜参数
| 物镜 | 10x | 20x | 50x | 2xSX | 4xAX | 5xAX | 10xAX | 20xAX | 50xSX |
| 工作距离(mm) | 17.5 | 16 | 10.1 | 34 | 30 | 34 | 33.5 | 20 | 13 |
| 横向测量范围 (X,Y) (mm) | 2 | 1 | 0.4 | 10 | 4.87 | 3.61 | 2 | 1 | 0.4 |
| 测量面积(X x Y)(mm²) | 4 | 1 | 0.16 | 100 | 23.72 | 13.03 | 4 | 1 | 0.16 |
| 垂直分辨率(nm) | 100 | 50 | 20 | 3500 | 620 | 460 | 130 | 70 | 45 |
| 高度精度 (1 mm)(%) | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| ***测量面积(mm²) | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| ***小测量表面粗糙度 (Ra)(μm) | 0.3 | 0.15 | 0.08 | / | / | / | 0.45 | 0.25 | 0.15 |
| ***小测量面粗糙度 (Sa)(μm) | 0.15 | 0.075 | 0.05 | / | / | / | 0.25 | 0.1 | 0.08 |
| ***小测量半径(μm)(μm) | 5 | 3 | 2 | 20 | 12 | 10 | 5 | 3 | 2 |
